전기 안전 시험기 GM-800 (Safety Tester)
가격문의(상세정보 참조)
제품 개요
GM-800은 의료기기 및 각종 전기·전자 기기의 전기 안전성을 시험하기 위한 정밀 측정·시험 장비입니다. 아래 국제 규격 및 독일 안전 규정에 따른 시험을 지원합니다.
- IEC 60601 (의료용 전기기기 안전)
- IEC 62353 (의료용 전기기기 반복시험 및 수리 후 시험)
- IEC 61010 (측정·제어·실험실용 전기기기 안전)
- EN 50678 / EN 50699 (전기기기 수리 후·반복 시험)
- MPBetreibV / BetrSichV / DGUV Vorschrift 3 (독일 의료기기 운영·산업안전 규정)
병원, 의료기기 유지보수 업체, 시험·검사 기관, 제조 현장 등에서 단독(Stand-alone) 또는 PC 제어 방식으로 활용할 수 있으며, 개별 단일 측정은 물론 자동 시험(Auto Test)까지 수행할 수 있습니다.
주요 특징
- 터치스크린 또는 PC 제어 운용 — 4.3인치 TFT 터치 디스플레이로 간편하게 조작
- USB 포트 지원 — 외장 PC 키보드 또는 바코드 스캐너 연결 가능 (시험자명, 장비 정보 입력이 간편)
- 내부 메모리 탑재 — 시험 절차(Test Instruction) 50개, 시험 성적서(Test Protocol) 150개 저장
- IEC 60601 규격에 따른 25 A 보호도체(PE) 저항 측정
- 환자 누설전류 / 환자 측정전류의 AC·DC(RMS) 분리 측정 — IEC 60601 준거
- 견고한 경량 알루미늄 케이스 — 이동 및 현장 사용에 최적화
- 사용자 언어 설정 가능 (독일어 / 영어 / 폴란드어)
- 비휘발성 메모리 — 저장된 시험 성적서를 USB 인터페이스를 통해 전용 PC 소프트웨어로 출력 가능
기술 사양 (Technical Data)
일반 사양
항목사양
| 입력 전압 | 230 V / 115 V AC, ±10 %, 50/60 Hz |
| 출력 전력 | 최대 3.5 kW |
| 보호 등급 | Class 1 |
| 과전압 카테고리 | II |
| 사용 온도 | +5 ~ +40 ℃ |
| 보관 온도 | −10 ~ +50 ℃ |
| 외형 / 크기 / 무게 | 경량 금속 케이스 IP20, 343 × 88 × 220 mm (W×H×D), 약 5.5 kg |
| 디스플레이 | 4.3″ TFT, 터치스크린 조작 |
| 지원 언어 | 독일어, 영어, 폴란드어 |
측정 범위
측정 항목범위분해능
| 전압 측정 | 0 – 300 V AC (입력저항 10 MΩ) | 0.3 V |
| 보호도체(접지) 저항 | 시험전압 6 V AC, 최대 25 A / 최대 5 A | — |
| 절연 저항 | 0.2 – 100 MΩ (시험전압 500 V DC, 최대 3.5 mA) | 0.1 – 2 MΩ |
| 누설 전류 | 0.02 – 10 mA 또는 0.02 – 20 mA (측정저항 1000 Ω ±1 % 또는 2000 Ω ±1 %) | 1 µA 또는 0.2 µA |
| 차동 전류 | 10 µA – 20,000 µA | 1 µA 또는 0.2 µA |
| 출력 전력 | 1 – 3.5 kW | 1 W |
| 전류 | 0 – 16 A | 10 mA |
측정 정확도 (고유 불확도)
측정 항목범위오차
| 전압 | 0 – 300 V AC | ±0.3 V 또는 측정값의 ±1 % |
| 보호도체 저항 | 0.01 – 4.9 Ω / 5 – 40 Ω | ±0.03 Ω 또는 측정값의 ±5 % |
| 절연 저항 | 0.2 – 4.9 MΩ / 5 – 100 MΩ | ±0.2 MΩ 또는 측정값의 ±5 % |
| 누설 전류 | 20 – 99 µA / 100 – 20,000 µA | ±2 µA 또는 측정값의 ±1 % |
| 차동 전류 | 10 – 20,000 µA | ±2 µA 또는 측정값의 ±1 % |
| 출력 전력 | 1 – 3.5 kW | ±2 W 또는 측정값의 ±5 % |
| 전류 | 0 – 16 A | ±50 mA 또는 측정값의 ±2.5 % |
※ 명시된 고유 불확도는 각 측정 회로에 대한 값이며, 시험 대상 연결부에서의 운용 불확도는 ±5 %입니다. 표시값은 필요 시 문서/규격 요구사항에 따라 정규화됩니다.
인터페이스 및 연결부
항목내용

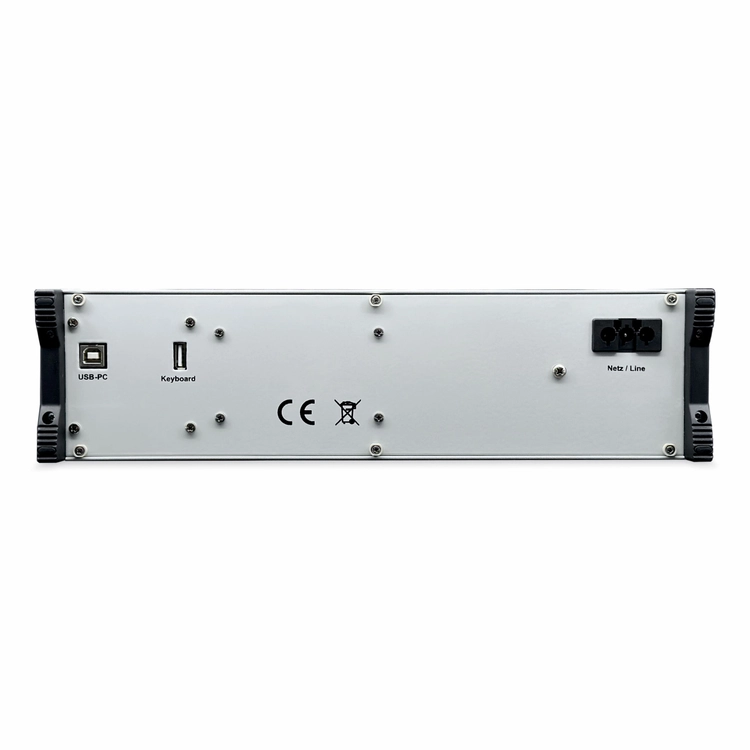

| 인터페이스 | USB-B 1개 (PC 연결), USB-A 1개 (외장 키보드 또는 바코드 스캐너) |

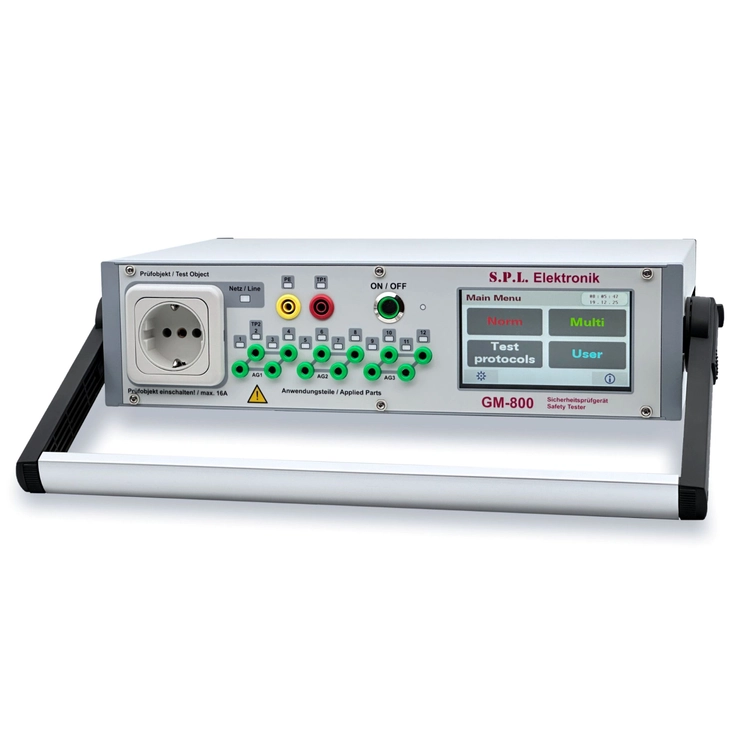

| 시험 대상 연결부 | 보호접지형 VDE 시험 소켓 1개 · 장착부(Applied Part)용 4 mm 소켓 12개 (3그룹 구성 가능) · 시험 프로브용 4 mm 안전 소켓 1개 · PE용 4 mm 안전 소켓 1개 |
기본 구성품
- 시험 프로브 포함 측정 리드 1 m × 1
- 자가진단용 테스트 어댑터 PA-X × 1
- USB 케이블 × 1
- 전원 코드 16 A × 1
PC 제어 운용
GM-800을 PC 제어 시험 시스템으로 사용할 경우 산업 표준의 100 % IBM 호환 PC가 필요하며, PC와 GM-800 간 통신은 USB 인터페이스를 통해 이루어집니다.
제조사: S.P.L. Elektronik — Mess- und Prüftechnik für Medizin und Industrie Forstweg 1, 14656 Brieselang, Germany | Tel. +49 33232 39915 | www.spl-elektronik.com (ISO 9001:2015 / TÜV Rheinland 인증)
